7,62 mm univerzální kulomet vz. 59 — sestava
na dvojnožce:

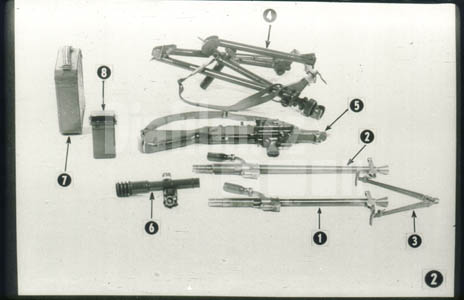

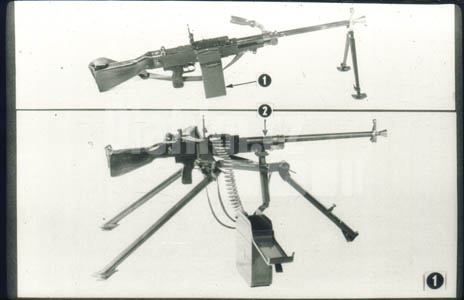

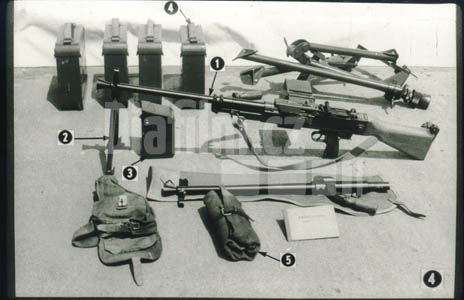

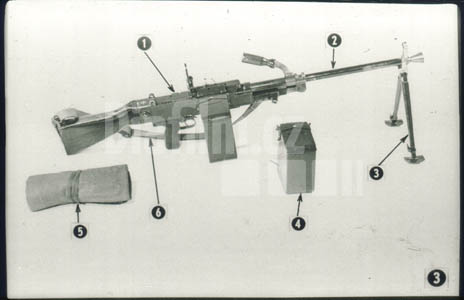

7,62 mm univerzální kulomet vz. 59 se podle požadavku boje
používá s lehkou hlavní /1/ dvojnožkou /2/, závěsnou

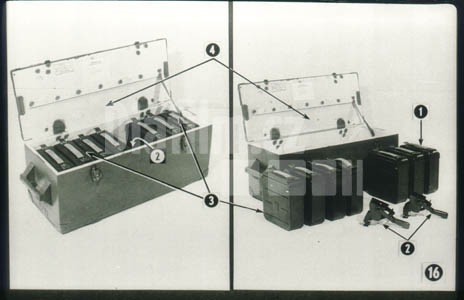

schránkou /3/, schránkou pro 250 nábojů /4/ a soupravou
záložních a výstrojních součástek /5/. Ostatní části
/podstavec, dalekohled a těžká hlaveň/ jsou neseny
ostatními vojáky družstva, nebo vezeny na transportéru.

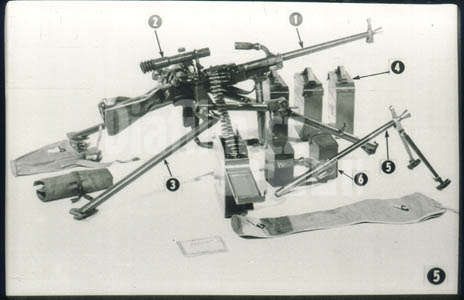

7,62 mm univerzální kulomet vz.59 - sestava
na podstavci: Podle bojových situací je možno 7,62 mm univerzální
kulomet vz.59 použít rovněž s těžkou hlavní, /1/ podstavcem
/2/, dalekohledem /3/ a schránkami na 250 nábojů /4/,
ostatní zbylé části - lehká hlaveň s dvojnožkou /5/ a
závěsnou schránkou /6/ jsou neseny příslušníky družstva.

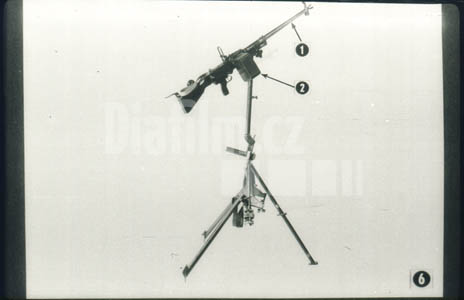

7,62 mm univerzální kulomet vz.59 v poloze ke
střelbě na vzdušné cíle:
Podstavec kromě pozemní polohy je možno jednoduchým
způsobem upravit k nasazení kulometu pro střelbu na
vzdušné cíle. Pro střelbu na vzdušné cíle se používá
kulometu s nasazenou těžkou hlavní /1/ a se závěsnou
schránkou /2/.

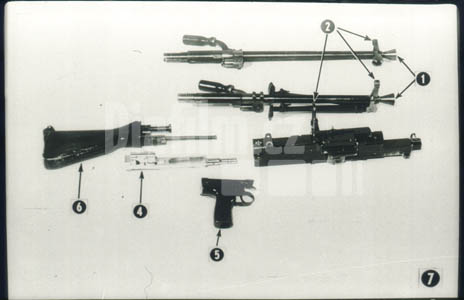

Hlavní části univerzálního kulometu vz.59: 7,62 mm univerzální kulomet vz.59 má tyto hlavní části: lehkou a těžkou hlaveň – 1 | mířidla – 2 | pouzdro závěru. – 3 | závěr – 4 | spušťadlo – 5 | pažbu s uzávěrou pouzdra závěru - 6,
Stejné hlavní části má 7,62 mm U.K. vz. 59 - L pouze s tím rozdílem že je u něho použito vždy pouze lehké hlavně.
Univerzální část, ke které patří součásti 2 - 6 je u obou typů zbraně t. j. 7,62 mm U.K. vz.59 i u 7,62 mm U.K, vz. 59-L stejná.

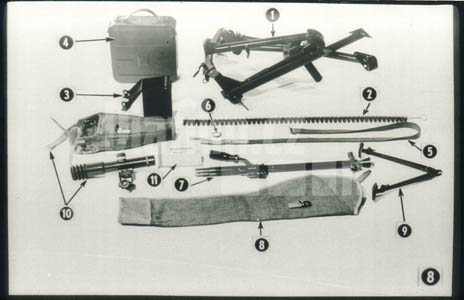

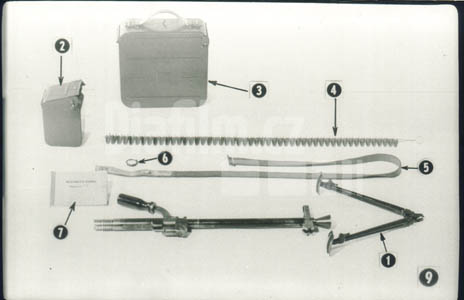

Příslušenství 7,62 mm univerzálního kulometu vz.59: K příslušenství 7,62 mm univerzálního kulometu vz.59 patří: podstavec – 1 | nábojový pas /22 ks/ - 2 | závěsná schránka / 2 ks/ - 3 | schránka na 5 nábojových pasů / 4 ks/ - 4 | jednotný popruh ručních zbraní - 5 | závěska pro popruh - 6 | lehká hlaveň - 7 | povlak na hlaveň - 8 | dvojnožka - 9 | zaměřovači dalekohled s držákem dalekohledu, pouzdrem a příslušenstvím - 10 | kulometní kniha - 11
Příslušenství 7,62 mm univerzálního kulometu vz.59 - L: K příslušenství 7,62 mm univerzálního kulometu vz.59 -L patří: dvojnožka - 1 | závěsná schránka /2 ks/ - 2 | schránka na 5 nábojových pasů / 2 ks / - 3 | nábojový pas / 12 ks/ - 4 | jednotný popruh ručních zbraní - 5 | závěska pro popruh /2 ks/ - 6 | kulometní kniha – 7

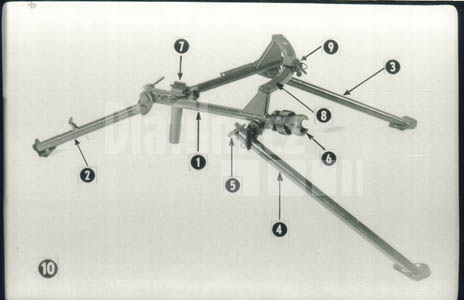

Hlavní části podstavce 7,62 mm univerzálního kulometu vz.59: Podstavec U.K. vz.59 má tyto hlavní části: rám podstavce - 1 | přední noha - 2 | zadní pravá noha - 3 | zadní levá noha - 4 | nástavce pro střelbu na vzdušné cíle - 5 | náměrové řididlo - 6 | náměrový šroub – 7 | vodící lištu - 8 | odměrová skluzavka - 9

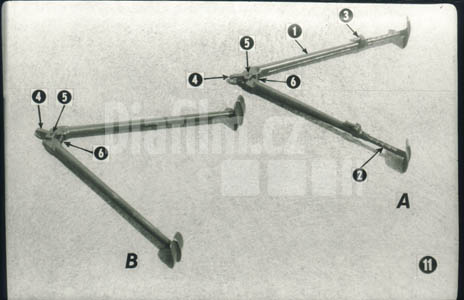

Dva typy dvojnožek a jejich hlavní části: Dvojnožka slouží jako podpora při střelbě 7,62 mm univerzálního kulometu vz.59 s lehkou hlavní. Má výsuvné /A/ nebo pevné /B/ nožky. Pevné nožky jsou použity u kulometů prvních sérií. V dalších sériích jsou dodávány pouze dvojnožky výsuvné.
Výsuvné dvojnožky se skládají z vnější nožky levé a pravé - 1, z vnitřní nožky levé a pravé - 2, ze dvou odpružených západek - 3, z vidlice nožek - 4, šroubu vidlice nožek - 5 a zpruhy nožek - 6. Pevné nožky mají vidlice nožek - 4, šroub vidlice nožek - 5 a zpruhu nožek - 6 stejné jako výsuvné dvojnožky.

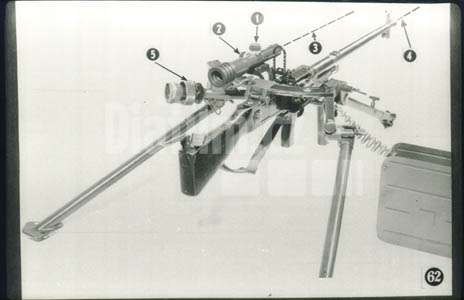

Hlavní části zaměřovacího dalekohledu s
příslušenstvím:
Zaměřovači dalekohled je určen k zamiřování na cíle od
100 do 1500 m. Zvětšuje 4x a jeho zorné pole je 8°. Při
zamiřování má být oko asi 6 cm od okuláru, což je přibližně
dáno dálkou očnice. Tato vzdálenost je pro zamiřování
nejpříznivější, protože střelec vidí jasně celé zorné pole
dalekohledu.
Části zaměřovacího dalekohledu:
přední část s objektivem a točítky - 1 | trubice s okulárem
- 2
Na přední části je našroubován filtr se sluneční clonou
- 3 a na trubici je upevněna očnice - 4. Přední částí je
dalekohled spojen s držákem dalekohledu - 5.

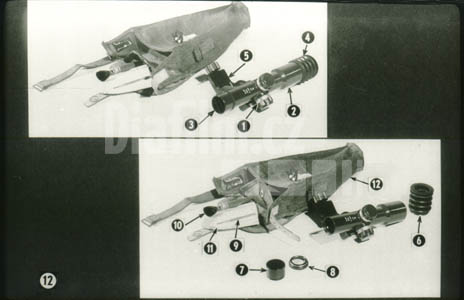

K zaměřovacímu dalekohledu patří příslušenství :
gumová očnice - 6, sluneční clona - 7, žlutý filtr - 8,
šroubovák na rektifikaci - 9, vlasový štěteček - 10, utěrka
na optiku - 11 a pouzdro - 12.
V současné době bude dalekohled dodáván v provedení s
osvětlovačem záměrné destičky. Tělísko osvětlovače se
nasadí na rybinu provedenou na trubici dalekohledu.
Zdrojem osvětlovače je baterie do jejíž zdířek se zapojí
zástrčka připojena kabelem k tělísku osvětlovače.

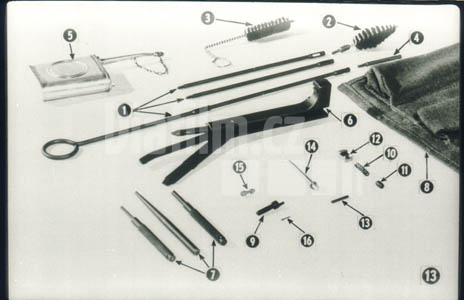

Souprava záložních a výstrojních součástek I. - 7,62 mm univerzálního kulometu vz.59: Do soupravy záložních a výstrojních součástek I. - 7,62 mm UK vz.59 patří: vytěrák - 1 | žíněný kartáček na vývrt hlavně - 2 | žíněný kartáček na nábojní komoru - 3 | koudelníček - 4 | stříkací olejnička - 5 | speciální klíč – 6 | průbojníky / 3 ks/ - 7 | brašna střelce - 8 | muška - 9 | pružina vytahovače /2 ks / -10 | opěrka vytahovače /2 ks/ - 11 | vytahovač /2 ks/ - 12 | kolík zápalníku /2 ks/ - 13 | zápalník /2 ks/ - 14 | pojistník hlavňové spojky - 15 | závlačka záchytek pasu - 16
Souprava záložních a výstrojních součástek I - pro 7,62 mm UK vz.59-L je stejná.
Zařízení pro cvičnou střelbu:
K univerzálnímu kulometu vz.59 se ještě dodává: zařízení
pro cvičnou střelbu. K pomůckám pro cvičnou střelbu patří:
zařízení pro cvičnou střelbu - 1 | cvičný násadec - 2
Zařízení pro cvičnou střelbu se dodává v stejném
provedení pro 7,62 mm UK vz.59 - i vzor 59-L. Používá se
jednak při cvičné střelbě cvičnými náboji, jednak při
střelbě redukovanými náboji. Náboj je v obou případech
přidržován chapadlem - 3 a to v okamžiku, kdy je vysouván
z pasu a jeho přední část ještě není zasunuta v nábojní
komoře.
Zařízení pro cvičnou střelbu se upevňuje na vnější stranu
přední čelní stěny skluzavky - 4, pomocí šroubků - 5. Při
střelbě cvičnými náboji se vložka umisťuje mezi tělo a
čelní stěnu skluzavky - 6. Při střelbě redukovanými
náboji se vložka umístí mezi celní stěnu skluzavky a
hlavy šroubků - 7.
Při střelbě cvičnými náboji je nutno použít násadce pro
cvičnou střelbu - 2, který je našroubován na ústí hlavně.
Před střelbou redukovanými náboji je nutné cvičný
násadek - 2 vždy sejmout. Při střelbě cvičnými
redukovanými náboji je nutné nastavit regulátor - 7 do
polohy č.2.
Při střelbě cvičnými náboji je nutno počítat s ohroženým
prostorem do 10 m před ústím hlavně, protože úlomky
nábojnice mohou způsobit i na tuto vzdálenost vážná
zranění.

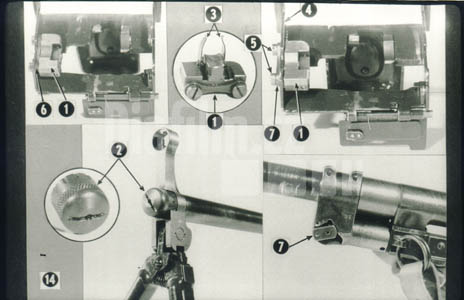

Držák infradalekohledu:
7,62 mm UK vz.59 se dále dodává držák infradalekohledu.
Držák infradalekohledu je vyráběn ve dvojím provedení.

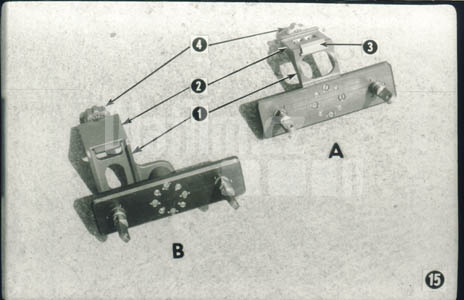

Pro kulomet na podstavci – A | pro kulomet na dvojnožce -
B
Obě provedení se liší tvarem těla držáku - 1. Držáky
infradalekohledu se nasazují na zadní část pouzdra
závěru shora do rybiny - 2.
Držák se nasazuje směrem dopředu až výstupek kluzátka -
3 zapadne do vybráni v pouzdru závěru. Potom se přitáhne
matice kluzátka - 4 do prava na doraz. Nasazení držáku
infradalekohledu je obdobné jako nasazování
zaměřovacího dalekohledu držáku.
Souprava výstrojních součástek II: Souprava výstrojních součástek II se používá v bojové výdejně při plnění nábojových pasů. Do soupravy patří : nábojové pasy /35 ks/ - 1 /uložených ve schránkách/ | plničky /2 ks/ - 2 | schránky /7 ks/- na 5 nábojových pasů – 3 | truhlík na výstrojní součást II - 4
Tato souprava je stejná jak u 7,62 mm UK vz.59, tak u vz.59-L a to uspořádáním i co do počtu jednotlivých součástek.
Plnění nábojových pasů:
Nábojové pasy plníme bud ručně nebo plničkou. Plnění se
provádí jen do pasů vyčištěných do sucha. Ruční plnění
nábojových pasů se provádí jen v tom případě, když nelze
použít z jakýchkoliv důvodů plničky.

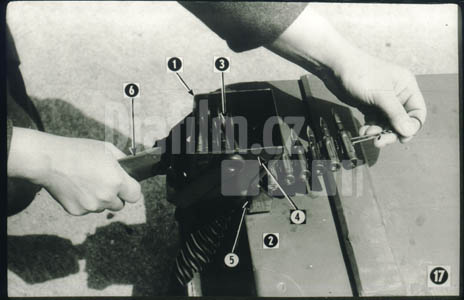

Plničkou - 1 plníme nábojové pásy tak, že ji připevníme na
víko truhlíku na náboje - 2. Násypku plničky - 3 naplníme
náboji tak, aby dno nábojů bylo u širší strany násypky -
4. Do ústí plničky - 5 vsuneme prázdný nábojový pas
směrem od páky plničky tím způsobem, že' otvorem
prostrčíme jazyk pásu a povytáhneme jej z ústí plničky.
Pohybováním páky plničky - 6 vtlačujeme náboje do článku
pasu.

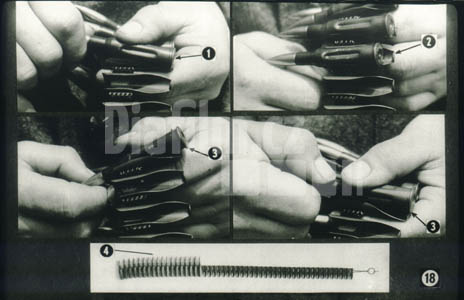

Správně a špatně prováděné plnění pasu:
Do článku nábojového pasu vkládáme náboje tak, aby se po
vtlačení náboje do článku náboj opíral svým dnem o
ohnutý konec článku pasu.
Nesprávně provedené nabíjení pasu: Špatně nabitý náboj -
2 způsobený nedotlačením náboje na doraz konce článku
pasu. Takto nabitý pas může být příčinou poruch ve
střelbě. Další nesprávné nabití pasu - 3, které může
způsobit vážné závady v činnosti zbraně.
Pokud nabíjíme pas pouze částečně, je nutno jej nabíjet
vždy od posledního článku pasu směrem k prvnímu - 4.
Volný konec pasu by mohl při střelbě za cípy ti t a být
příčinou závady ve střelbě.

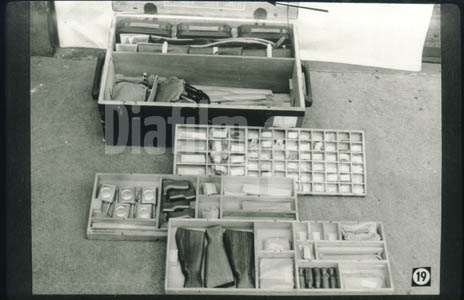

Souprava záložních součástek III: Souprava záložních součástek III slouží pro opravy v dílnách. Uspořádání součástek je vyznačeno na vnitřní straně víka /1/.
Střelivo pro 7,62 mm UK vz.59
Ke střelbě z kulometu a pro výcvik ve střelbě se používá
7,62 mm nábojů okrajových a to ostrých a výcvikových,

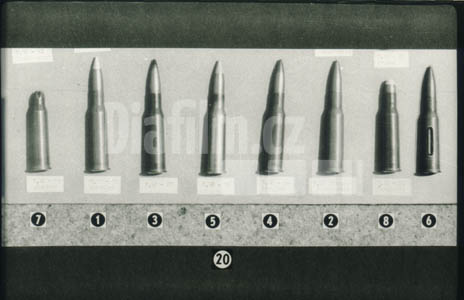

Ostré náboje se dělí:
na náboje s normálními střelami, které se používají k
ničení živé síly nepřítele a jsou to: 7,62 mm náboj se
střelou s ocelovým jádrem vz.59 - 1 stříbrné označení
hrotu střely a 7,62 mm náboj s těžkou střelou - 2 hrot není
barevně označen | na náboje se speciálními střelami které
se používají k označování cílů, zapalování hořlavin, k
ničení slabě pancéřovaných cílů a jsou to:
7,62 mm náboj průbojný zápalný /7,62 - PZ/ - 3 červeno—
černé označení hrotu | 7,62 mm náboj s těžkou střelou
svítící /7,62 - Sv/ a 7,62 mm náboj svítící se střelou vz.59
/7,62 - Sv 59/ - 4 zelené označení hrotu | 7,62 mm náboj
zástřelný zápalný /7,62 — ZaZ/ — 5 červeně označení hrotu,
K výcvikovým nábojům patří: 7.62 mm náboj školní /7,62 - Šk/ - 6 | 7.62 mm náboj cvičný
/7,62 - CV/- 7 | 7.62 mm náboj redukovaný /7,62 Rd/ - 8
Příprava univerzálního kulometu vz.59
ke střelbě:
Kulomet je nutno před střelbou nejprve zbavit
konzervačního materiálu, potom jej rozebrat a všechny
součástky včetně regulátoru vytřít do sucha. Před
střelbou se funkční plochy součástek lehce potřou
dělovým olejem.

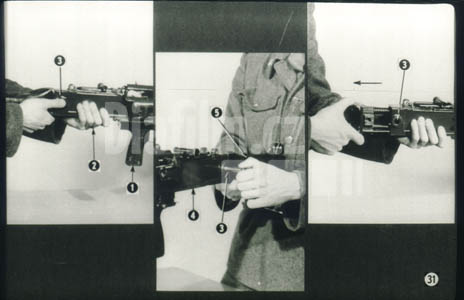

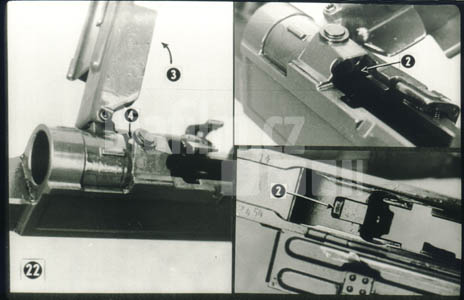

Po úplném složení kulometu se ručním napnutím závěru do
zadní polohy – 1 a spuštěním přezkouší správná činnost
složeného závěru spušťadla a podavače. Přezkušováním
činnosti bez vložené a uzamčené hlavně je přísně
zakázáno, protože při spouštění naprázdno bez hlavně
dochází k poškození lůžka pro uložení hlavně - 2 a při
odklopené hlavňové spojce do prava-3 k poškození jejího
pojistníku - 4.
Příprava univerzálního kulometu vz.59

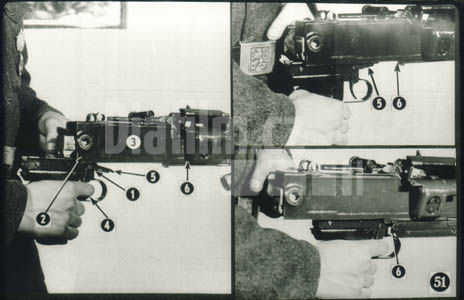

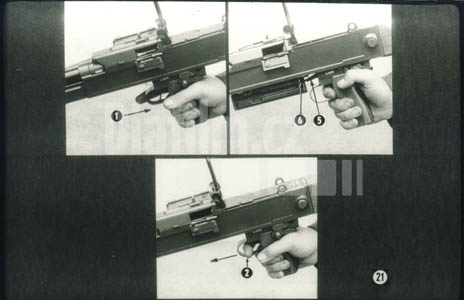

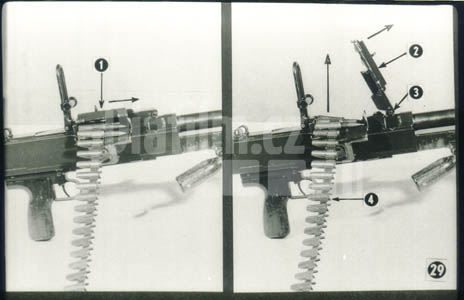

ke střelbě: Při ručním napínání je nejdříve nutno spušťadlo s
rukojetí přemístit do přední polohy na doraz. Při
přezkušování správného složení kulometu při
přemisťování spušťadla dopředu je třeba ověřit, je-li
ramínko 5 spoušťové páky správně uloženo v prolisovaném
lůžku 6 spodního víka. Jinak by mohlo dojít k poškození
raménka.

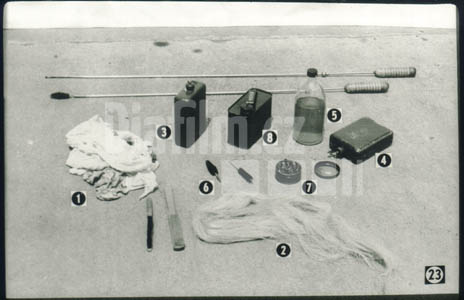

Prostředky k čištění a konzervaci: Po střelbě nebo ihned po skončení výcviku je třeba kulomet nejprve vyčistit. Používá se k tomu jemných čisticích hadrů - 1 hrubě česané koudele - 2, čistícího zbrojního oleje k přípravě vodní emulse - 3, vodního roztoku čistícího prostředku SOD-4 petroleje ke svícení — 5 a žíněných kartáčků -6. Po řádném vyčištění zbraní se kulomet nakonzervuje. Ke konzervaci se používá: konservační vaseliny P k ochraně kovových částí před korosí - 7 | dělového oleje k mazání třecích ploch kulometů které jsou v používání u jednotek – 8.

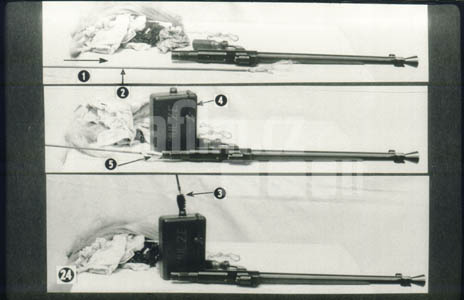

Čištění a konzervování kulometu vz.59: K čištění a konzervování kulometu po střelbě se kulomet rozebírá pouze částečně. Úplně se kulomet k čištění rozebírá jen tehdy byl-li značně znečištěn. Při čištění a konzervování zbraně je správně dodržet tento postup: vyčistit vývrt hlavně ze strany nábojní komory - 1, k tomu je třeba sešroubovaného vytěráku s koudelníčkem - 2, na který se namotává vrstva koudele tak, aby při čištění vyplňovala drážky vývrtu a procházela vývrtem ztuha. Potom se namočí koudelníček - 2 nebo kartáček - 3 do emulse zbrojního oleje - 4 nebo do vodního roztoku čistícího prostředku /SOD/ a zasune se do vývrtu hlavně směrem od nábojní komory o Koudelníček nebo kartáček se protahuje bez násilí asi 10x po celé délce vývrtu. Potom se vytěrák vytáhne a čištění se opaluje. Vytěrák se očistí a zavlekne se do výřezu - 5 čistý hadřík. Když při posledním protáhnutí vývrtu hlavně nebudou zjištěny na hadříku stopy palných produktů, rzi nebo jiných nečistot, vyčistí se pomocí kartáčku nábojní komora. Po skončeném čistění vývrtu hlavně a nábojní komory se protáhne ještě jednou celý vývrt hlavně do sucha Čistou koudelí nebo hadříkem a prohlédne se proti světlu za pomalého otáčení hlavně. Naprosto čistý vývrt a nábojní komora se ihned po vyčištění lehce nakonzervují vaselinou P.

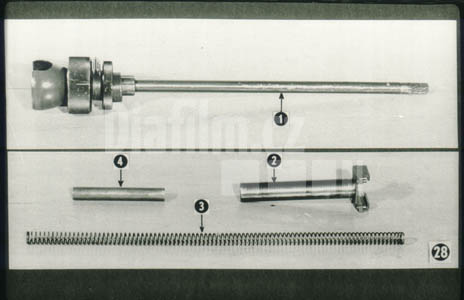

Čištění a konzervování plynové trubice regulátoru a pístu: Po vyčištění a nakonservování vývrtu hlavně a nábojní komory je třeba vyčistit zbytky spáleného prachu z plynové trubice - 1, otvor pro regulátor - 2, regulátor - 3 a píst - 4. Pro čištění pístové trubice od usazenin se používá kromě již jmenovanými čisticích a konzervačních prostředků škrabky - 5 a šroubováku - 6, které jsou součástí speciálního klíče – 7. Šroubovákem se čistí přední část. plynové trubice – I. Regulátor se rozebírá a čistí po každé střelbě. Zvláště pečlivě je třeba čistit lůžko pro regulátor. K čištění lůžka i regulátoru je možno (poučit pouze hadříku, emulse čistícího zbrojního olej e a k tomu vhodného dřívka 9. Je zakázáno použít k čištění jakéhokoliv jiného čisticího prostředku, než bylo uvedeno, protože tím dochází k předčasnému opotřebování styčných ploch a tím znehodnocování zbraně. Jestliže nebude kulomet delší dobu používán je třeba regulátor i lůžko natřít slabou vrstvou dělového oleje. Před střelbou je olej nutno vytřít čistým suchým hadrem. Při čištění pístu je třeba věnovat pozornost odstranění usazenin z obvodových drážek - 6 na hlavě pístu.

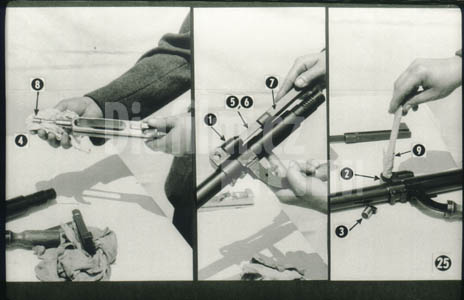

Čištění a konzervování ostatních částí: Pouzdro závěru - 1, závorník - 2, závora – 3, nerozebrané spušťadlo -4, hledí – 5, skluzavka - 6, hlavňová spojka - 7 s víkem skluzavky se čistí pomocí dřívek omotaných v hadříku namočenými v emulsi čisticího zbrojního oleje. Dřevěné součástky kulometu - pažba - 8, pažbička - 9 a dřevěná část rukojeti hlavně se otřou mastným hadrem a pak se do sucha vytřou čistým suchým hadrem. Lakované části kulometu /vnější povrch pouzdra závěru, dvojnožka apod./ se nakonzervují. Otírají se promaštěným hadrem a potom se otřou čistým suchým hadrem.
Složený podstavec: Složený podstavec se nejprve očistí od prachu, zaschlého bláta a pod. Při čištění se vyjímají nástavec - 1 a přední výsuvná část přední nohy-2 se vysune na doraz. Na doraz se vysune i náměrový šroub - 3. Vysunuté části se natřou vaše linou P. Vaselinou se jemně natře též vodící lišta odměrové skluzavky - 4.
Čištění částečně rozebraného podstavce: U částečně rozebraného podstavce se čistí kromě již uvedených částí ještě náměrové řídidlo - 1, náměrový šroub 2, zpruha - 3 a vodící trubka-4. K odstranění zhoustlého mazadla je dovoleno použít petroleje ke svícení. Nutné je též důkladně vymýt a do sucha vytřít pouzdro náměrového šroubu a dutiny levého ramena rámu. Součástky vytřené do sucha se před složením i natřou vaselinou P.

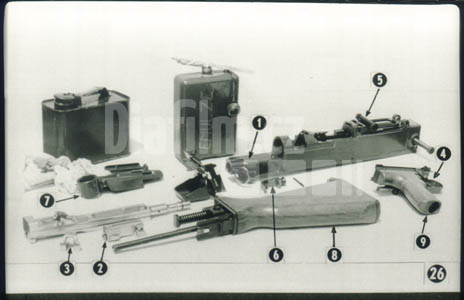

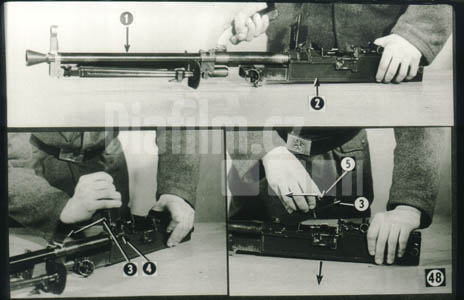

Rozebírání univerzálního kulometu a vyjmutí nábojového pásu: Rozebírání je dvojí, částečné a úplné. Částečné rozebírání kulometu j provádí střelec k běžnému čištění konzervování a prohlídce. Úplné rozebírání nebude popisováno protože se provádí jen při výměně a opravách součástek v dělostřeleckých dílnách. Částečné rozebírání: Postup při rozebírání a skládání je nutno dodržet, protože při nesprávném postupu dochází k závadám a zbytečnému a neodpovědnému znehodnocování zbraně. Při rozebírání kulometu se nejprve vyjme nábojní pas a přesvědčíme se, zda není v nábojní komoře zasunut náboj. Stlačením záchytu víka skluzavky - 1 se otevře víko skluzavky - 2 a působením pružiny - 3 se odklopí směrem nahoru. Nábojový pas - 4 se vyjme směrem nahoru.

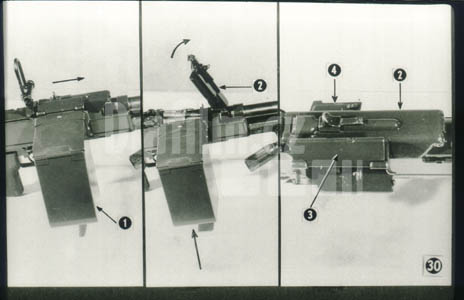

Sejmutí závěsné schránky: Jestliže byla pro střelbu použita závěsná schránka - 1, sejme se schránka po odklopení vík - 2 ze skluzavky směrem nahoru. Nebylo-li z kulometu stříleno, je nutno před otevřením víka skluzavky - 2 otevřít víčko pří vodky pasu - 3 a vývodovky pasu - 4.

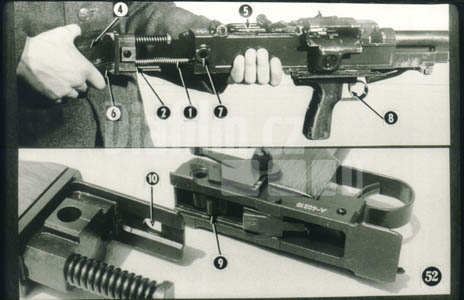

Oddělení pažby s uzávěrou od pouzdra závěru: Kulomet se postaví na dvojnožku, závěr musí být v přední poloze, aby vratná pružina byla do nejméně stlačena. Spušťadlo - 1 se přesune do přední polohy, aby záchyt spoušťové páky byl v záběhu se spoušťovým ozubem na nosiči závorníku. Levou rukou se uchopí kulomet pod hmatem za pouzdro závěru – 2, pažba se opře o tělo a palcem pravé ruky se vytlačí spojovací kolík - 3 směrem doleva. Dále se levou rukou uchopí spojovací kolík - 3 a vytáhne se z pouzdra závěru - 4 na doraz. Potom lze pažbu s uzávěrem pouzdra závěru - 5 vysunout z pouzdra směrem dozadu. Při vysunutí spojovacího koliku - 4 je třeba tlačit opřením o tělo na pažbu směrem dopředu, čímž se vymezí tlak vratné pružiny a spojovací kolík jde lehce prsty vytáhnout.

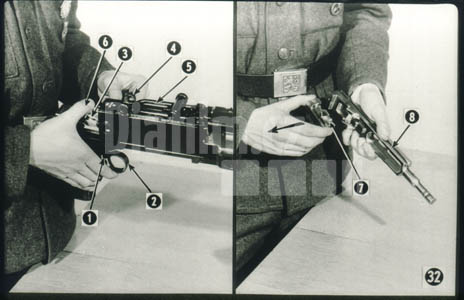

Vyjmutí spušťadla a závěru: Pažbička - 1 se uchopí prsou rukou a spušťadlo se stáhne směrem dozadu. Tím se vysune z pouzdra závěru spušťadlo - 2 zároveň se závěrem - 3. Kulomet je přidržován levou rukou za spojovací kolík - 4. Jakmile závorník vystoupí z pouzdra závěru - 5 přidrží se palcem pravé ruky shora - 6 a vysune se z pouzdra závěru. Po vysunutí z pouzdra závěru - 5 se závorník se závorou - 7 sejme z nosiče závorníku - 8 směrem nahoru.

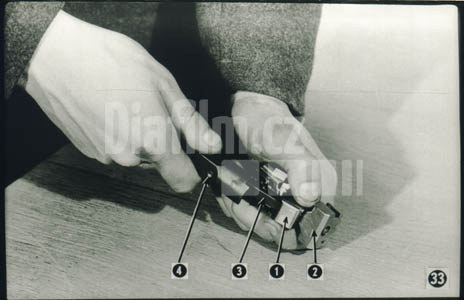

Sejmutí závory ze závorníku: Sejmutí závory - 1 ze závorníku - 2 se provádí vytahovadlem přetržených nábojnic - 3 speciálního klíče - 4. Vytahovadlo - 3 se vsune pod nejvýše vykloněnou závoru - 1 a vypáčením nahoru se závora sejme.

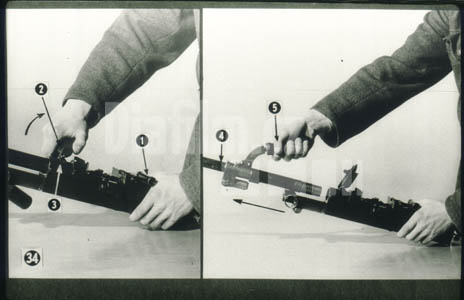

Vyjmutí hlavně: Kulomet se uchopí levou rukou za horní zadní část pouzdra závěru. Pravou rukou se otevře víko skluzavky -2 a natočí se doprava na doraz. Tím se společně natočí i hlavňová spojka - 3 tak, že závitová žebra na hlavni a na hlavňové spojce vyjdou ze závěru. Potom se hlaveň - 4 uchopí pravou 1 rukou za rukojeť - 5 a vysune se směrem dopředu z pouzdra závěru.

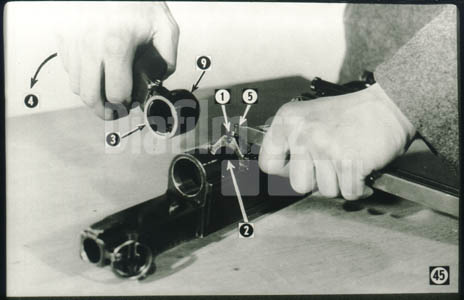

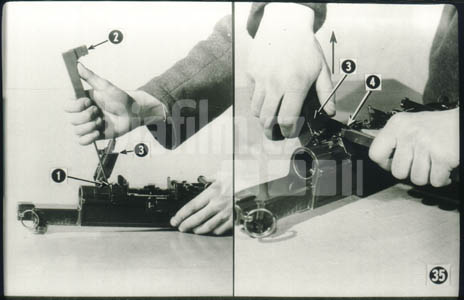

Sejmutí víka skluzavky s hlavňovou spojkou: Odpružený pojistník hlavňové spojky - 1 se pomocí speciálního klíče-2 stlačí. Víko skluzavky - 3 je přitom otevřené a natočené vpravo na doraz. Při stlačeném šoupátku skluzavky - 4 se víko skluzavky vyjme z lůžka v pouzdře závěru směrem nahoru.

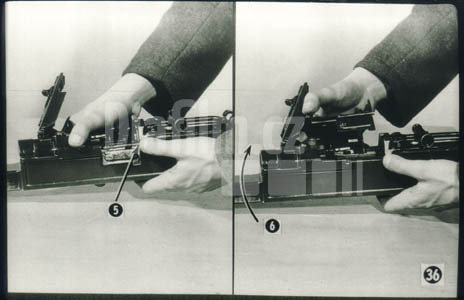

Sejmutí skluzavky: Palcem levé ruky se stlačí dopředu odpružený kolík víčka vývodky pasu-5. Tím je skluzavka odjištěna. Z pouzdra závěru se sejme odklopením směrem doprava – 6.

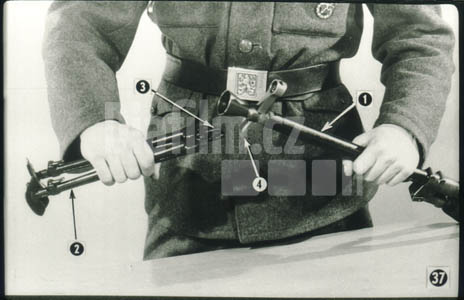

Oddělení dvojnožky od hlavně: Hlaveň se uchopí levou rukou, pravou se stlačí nožky k sobě - 1 a vykloní se směrem k ústí hlavně - 2. Při sklonu nožek asi 45° od osy hlavně se vysune vidlice nožek - 3 vpřed s čepy dvojnožky — 4 ve směru sklonu dvojnožky.

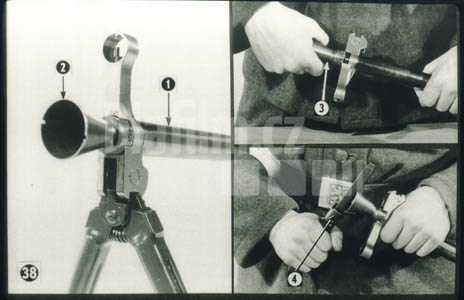

Oddělení tlumiče ohně, posouvače a vyjmutí regulátoru: Při částečném rozebírání se ještě z ústí hlavně - 1 buď rukou - 3 nebo speciálním klíčem - 4 se šroubuje tlumič ohně - 2. /Obr. 38/.

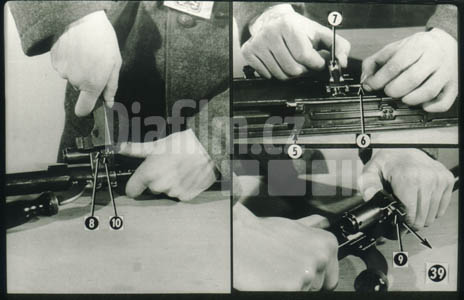

Oddělení tlumiče ohně, posouvače a vyjmutí regulátoru: Z pouzdra závěru - 5 se po vytažení čepu - 6 sejme posouvač - 7. Dále se ještě z lůžka regulátoru - 8 natočením regulátoru - 9 do střední polohy - 10 a jeho vytlačením vlevo vysune regulátor. /Obr.39/.

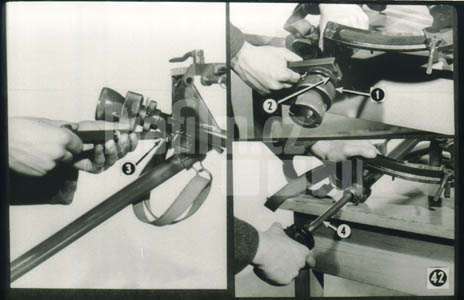

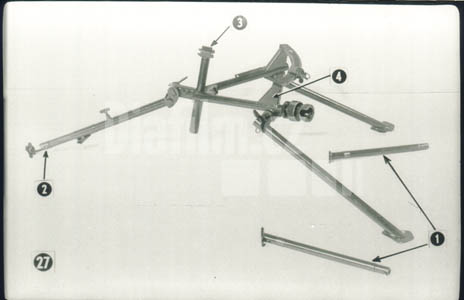

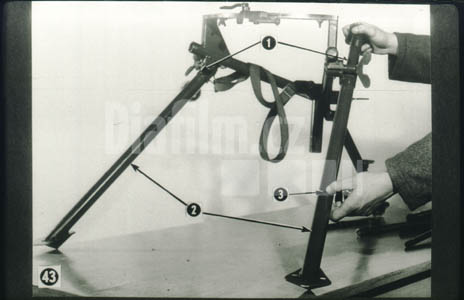

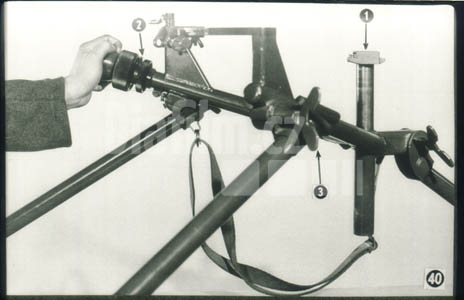

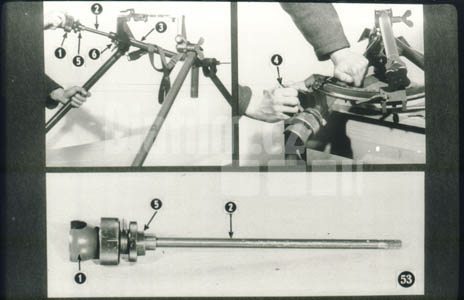

Částečné rozebírání podstavce: Při částečném rozebírání podstavce se vyjímá náměrový šroub - 1, náměrové řídidlo - 2, nástavce - 3. Výsuvná část přední nohy se pro čištění nevyjímá, pouze se vysune z přední nohy na doraz.
Vyjmutí náměrového šroubu: Otáčením točítka náměrového řídidla - 1 doleva se vysune náměrový šroub - 2 na doraz. Pootočením náměrového šroubu o více než 90° do leva vyjde ozubení náměrového šroubu z ozubení náměrového hřídele a náměrový šroub je vytláčen zpruhou - 3 směrem nahoru. S náměrovým šroubem - 2 vyjmeme současně i zpruhu - 3 a vodící trubku - 4.
Vyjmutí, náměrového řídidla: Výstupek na zaoblené části těla speciálního klíče - 1 se zaklesne do jedné z drážek na matici náměrové brzdy - 2 a otáčením do leva se matice úplně vyšroubuje. Po povolení stahovacího šroubu - 3, který je umístěn na levém rameni podstavce vyjmeme náměrové řídidlo tahem dozadu - 4.

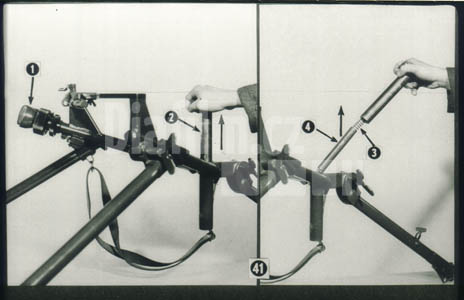

Vyjmutí nástavců: Nástavce - 1 se vyjímají ze zadních noh podstavce - 2 po stisknutí západek - 3 tahem nahoru z trubky.

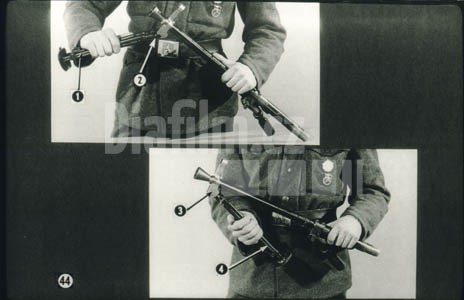

Skládání částečně rozebraného kulometu: Provádí se opačným postupem a způsobem než při rozebírání. Nasazení dvojnožky na hlaveň: - nožky se stlačí k sobě na doraz - 1, vidlice nožek - 2 se nasune na čep dvojnožky - 3 v takové poloze, že nožky svírají s osou hlavně úhel asi 45°. Po nasunutí na vidlice - 2 se sklopí nožky dozadu a uvolní se sevření.
Nasazení víka skluzavky s hlavňovou spojkou: Po stlačení pojistníku hlavňové spojky - 1 se vloží do lůžka v pouzdře z věru - 2 hlavňové spojka - 3 v odklopené poloze při které se vyjímá hlaveň 4. Po uvolnění šoupátka - 5 pojistník - 1 zaskočí do vybrání - 6 v hlavňové spojce – 3.

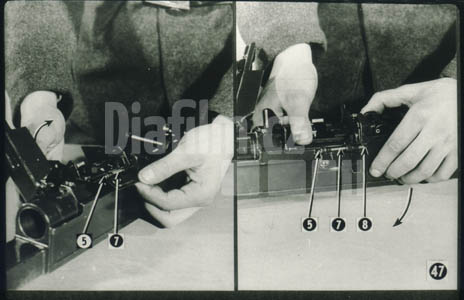

Nasazení posouvače a skluzavky: Posouvač - 1 vložíme mezi oka - 2 na pouzdru závěru - 3 potom zasuneme čep posouvače - 4 proti směru střelby. Skluzavka se nasazuje na pouzdro závěru zprava. Nejprve se navlékne posouvač- 1 a pak se kolík víčka vývodky pasu - 5 stlačí o čelo vybrání pouzdra závěru - 6 a skluzavka se nakloní do leva až kolík víčka vývodky pasu - 5 zaskočí tlakem pružiny - 7 za výstupek pouzdra závěru - 8.
Nasazení posouvače a skluzavky: Po provedeném nasazení skluzavky je nutné se přesvědčit o správném zaskočení kolíku víčka skluzavky - 5 za zmíněný výstupek na pouzdře - 8. Protože při nesprávném nasazení skluzavky může dojít k její ztrátě.
Vložení hlavně do pouzdra závěru: Při vkládání hlavně - 1 do pouzdra závěru - 2 musí být víko skluzavky otevřeno a natočeno doprava nadoraz - 3. Po zasunutí hlavně do pouzdra se natočí víko skluzavky — 3 a tím i hlavňové spojka - 4 do leva na doraz a víko skluzavky - 3 se uzavře pomocí držáku záchytu víka - 5, který se při uzavírání stlačí ve směru střelby Tím, že při skládání kulometu je vkládána hlaveň do pouzdra dříve než závěrový mechanismus a spušťadlo, nemůže dojít k zakázanému spouštění na prázdno bez vložené hlavně. Proto je nutné při skládání předepsaný postup dodržovat.

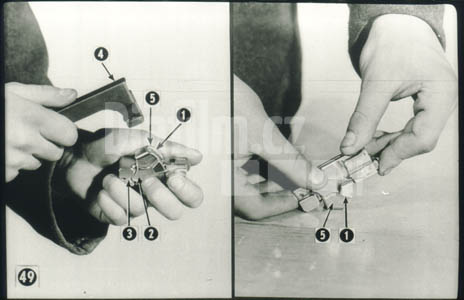

Nasazení závory na závorník: Závora - 1 se vloží svými klouby - 2 do ložisek na závorníku - 3 a slabým úderem speciálního klíče - 4 na horní rovnou plochu závory - 5 zaskočí závora do správné polohy. Místo úderů speciálním klíčem je možno závoru, vtlačit do správné polohy tlakem na horní rovnou plochu závory - 5 na tvrdou podložku.

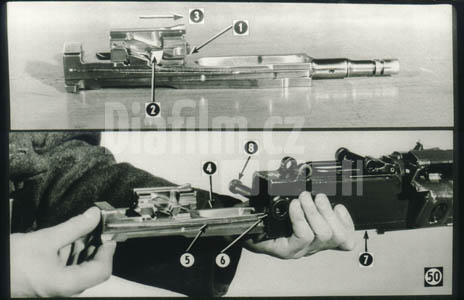

Vložení závěru do pouzdra závěru: Závěr se vkládá do pouzdra závěru složený se závorou - 2 v odemknuté poloze - 3. Nosič závorníku - 4 se nasune svými drážkami - 5 na lišty - 6 v pouzdru závěru - 7 a zasune se do přední polohy. Při zasouvání závěru 1 musí být spojovací kolík - 8 vysunut.

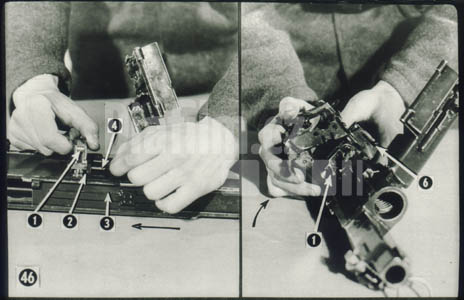

Nasunutí spušťadla: Spušťadlo - 1 se nasune do drážek - 2 pouzdra závěru - 3 a při stisknuté spoušti - 4 se zatlačí do přední krajní polohy. Při zasouvání spušťadla do přední polohy dochází někdy k tomu, že střelec při zasouvání mačká spoušť - 4. Tím spušťadlo narazí sklopenou pákou krytky - 5 na zadní krytku - 6 a nemůže být dále do přední polohy zasunuto. Při tom ještě může dojít k poškození páky krytky - 5. Proto je při zacouvání nutné nejprve nemačkat na spoušť - 4 a to až do té doby dokud se páka krytky nezasune pod vybrání na zadní krytce pouzdra - 6. Potom je teprve možné stisknout spoušť a pomocí páky krytky odklopit zadní krytky tak, aby bylo možné zatlačit spušťadlo do přední polohy.
Nasunutí pažby s vratnou pružinou: Vratná pružina - 1 se vloží do lůžka v pažbě - 2. Potom se vratná pružina zasune do lůžka v zadní stěně nosiče závorníku a vloží se pažba s uzávěrem - 4 do pouzdra závěru - 5. Po dosednutí uzávěru - 6 na pouzdro závěru - 5 se zasune spojovací kolík - 7 do leva na doraz. Pak se při stisknutí spouště - 8 stáhne spušťadlo do zadní polohy až záchytka spušťadla - 9 zaskočí do vybrání v záchytná destičce – 10.
Vkládání částečně rozebraného podstavce: Skládání částečně rozebraného podstavce se provádí rovněž opačným postupem než při rozebírání. Nejprve vložíme náměrové řididlo, potom náměrový čep a pak nástavce do zadních noh. Vložení náměrového řididla obr.50. Náměrové řididlo - 1 vsuneme náměrovým hřídelem - 2 do levého ramene rámu podstavce - 3 na doraz. Speciálním klíčem - 4 se dotáhne matice náměrového řididla - 5. Šroubovákem speciálního klíče se dotáhne stahovací šroub - 6 na levém rameni rámu podstavce.

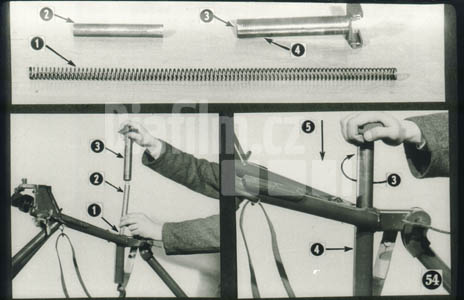

Vkládání náměrového šroubu: Pružina - 1 s vodící trubkou - 2 a náměrovým šroubem - 3 se vloží do pouzdra náměrového šroubu tak, aby zuby na náměrového šroubu - 4 byly nastaveny proti ozubení na konci náměrového hřídele, Náměrový šroub se dotlačí do pouzdra na doraz - 5 a točítkem náměrového řididla se otočí doprava na doraz. Náměrovým šroubem - 3 pootočíme asi o 90° doprava a dalším otáčením točítka náměrového řididla zasuneme náměrový šroub do pouzdra.

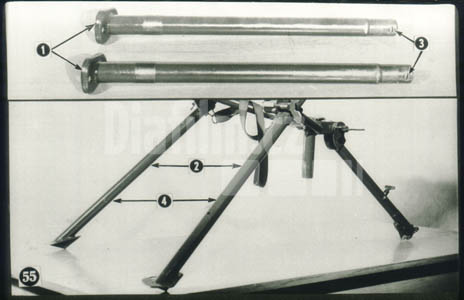

Vložení nástavců zadních noh: Nástavce - 1 je třeba vložit do zadních noh tak, aby západky - 3 zaskočily do příslušných otvorů 4 v zadních nohách.

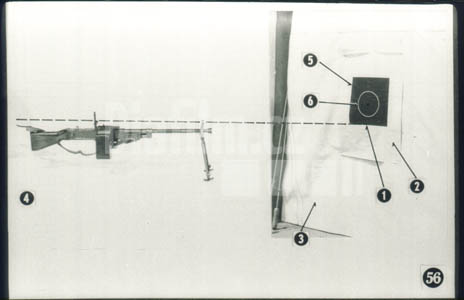

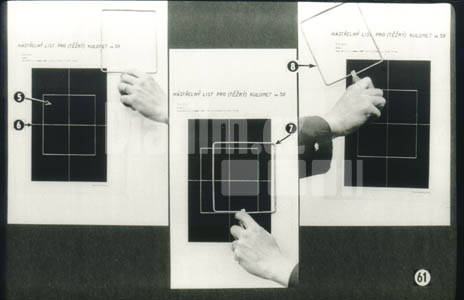

Přezkoušení nastřelení univerzálního kulometu s lehkou hlavní: Přezkoušení nastřelení univerzálního kulometu s lehkou hlavní se provádí střelbou z kulometu na dvojnožce v poloze střelce vleže. Střelec vystřelí 10 ran třemi dávkami (3 až 4 výstřely v jedné dávce). Střílí se na 100 m na bílý terč - 3, nejméně 1 m vysoký a 0,5 m široký. Na terč je připevněn nástřelný list - 2. Záměrným bodem je střed spodního okraje nástřelného terče - 1, který má být umístěn přibližně ve stejné výšce s okem střelce – 4. Kontrolní bod-5 je 14 cm nad spodním okrajem nástřelného terče - 1. Kontrolní bod je střed kontrolního kruhu o průměru 22 cm - 6. Před každou dávkou střelec pečlivě zamíří na střed spodního okraje černého nástřelného terče - 1, natištěného na nástřelném listě – 2.

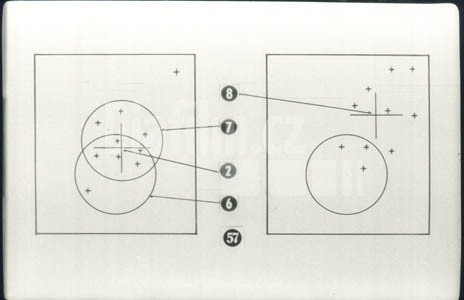

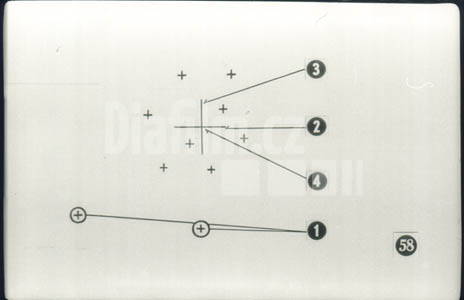

Kulomet se považuje za nastřelený, je-li střední zásah-2 obr.57 stanovený nejméně z 8-zásahů z 10ti vystřelených v kontrolním okruhu-6 a jestli že nejméně 8 z 10ti zásahů je možno zakrýt kruhem o pr. 26 cm -7. Je-li střední zásah vně kontrolního kruhu - 6 nastaví zbrojíř mušku a hledítko způsobem uvedeným v dalším obrázku polohy středního zásahu - 8 a střelba se opakuje za stejných podmínek. Jestliže při první střelbě nevyhověl nástřel podmínkám pro kruhy - 6,7, provádí opakovanou střelbu jiný střelec Konečný výsledek přezkoušení nastřelení kulometu se zapíše do kulometní knihy.
Stanovení středního zásahu: Střední zásah se stanoví takto: a/ ze všech zásahů se vyloučí nanejvýš 2 odchýlené zásahy - 1 b/ ze-zbývajících zásahů se odpočítá polovina zásahů shora nebo zdola a oddělí se vodorovnou přímkou - 2 c/ stejným způsobem se odpočítá polovina zásahů zleva nebo zprava a oddělí se svislou přímkou - 3. Průsečník vodorovné a svislé přímky je hledaným středním zásahem - 4.

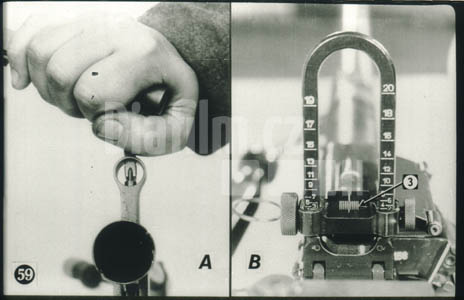

Otáčením mušky obr.59-A o 360° se zvýší nebo sníží muška o 0,5 mm. Tomu odpovídá změna výšky středního zásahu při střelbě na dálku 100 m o 7,8 cm. Přemístěním hle dítka do strany o 1 rysku obr. 59-B-3 se mění stranová poloha středního zásahu při střelbě na dálku 100 m o 12 cm.

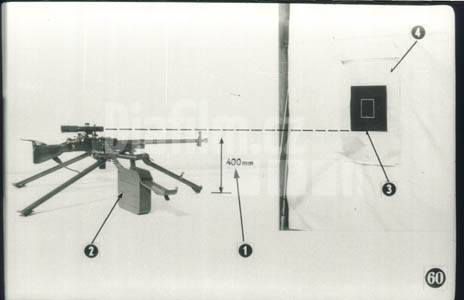

Přezkoušení nastřelení univerzálního kulometu s těžkou hlavní: Kulomet je upevněn na podstavci upraveném pro palnou výšku 400 mm – 1. Nábojový pas s náboji se vloží do sebranky na 5 nábojových pasů po pravé straně kulometu - 2. Střílí se 10 ran v jedné dávce. Hledí je nastaveno na dálku 3. Střelec zamíří na střed spodního okraje nástřelného terče – 3. Nástřelný list - 4 je oproti nastřelování kulometu s lehkou hlavní rozdílný je na něm místo kruhu kontrolní obdélník - 5 o výšce 16 a šířce 14 cm. Se středem v kontrolním bodě - 6, který je 15 cm nad záměrným bodem.
Nastřelování kulometu se považuje za vyhovující: a/ je-li z jedné 10 ranové dávky střední zásah stanovený nejméně z 8 zásahů v kontrolním obdélníku b/ je-li možno nejméně 8 z 10-ti zásahů zakrýt obdélníkem o výšce 16 cm a šířce 14 cm - 7. Obdélník při zakrývání zásahu se nesmí natáčet -8 Není-li nástřel vyhovující je nutno přestavit mušku, hledítko nebo obojí a opakovat střelbu za stejných podmínek. Stanovení středního zásahu je shodné již s popsaným postupem. Otočením mušky o 360° se změní výška středního zásahu při střelbě na dálku 100 m o 6,7 cm, přemístěním hledítka do strany o 1 rysku se mění stranová poloha středního zásahu při střelbě na 100 m o 10 cm. Ostatní všeobecná ustanovení zůstávají shodná jako u nastřelování s lehkou hlavní.

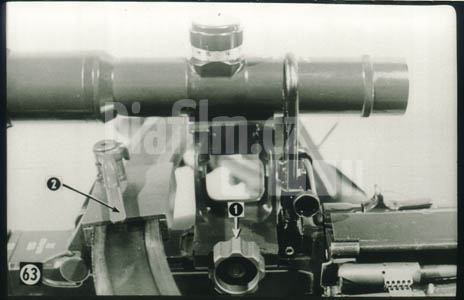

Rektifikace zaměřovacího dalekohledu: Provést rektifikaci zaměřovacího dalekohledu znamená docílit, aby při postavení výškového (1) a stranového (2) točítka na 0 byla optická osa dalekohledu (3) rovnoběžná s osou hlavně kulometu (4).
Rektifikace se provádí takto: po očištění, nasazení dalekohledu a jeho zajištění maticí na kulometu -obr.63 (1)

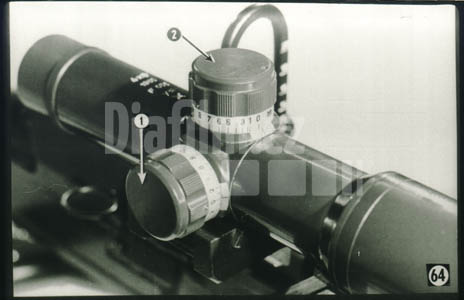

Rektifikace se provádí takto: se stranové točítko - obr.64 (1) nastaví na rysku 0. Výškové točítko se nastaví na prověřovanou dálku cíle (2) doporučuje se vzdálenost 100 nebo 200 m. Po zamíření na cíl se kulomet na podstavci zajistí v náměru i odměru - obr. 62 (5) a obr. 63 (2). Vystřelí se kontrolní dávka 5ti ran a na terči se vyhodnotí a označí střední bod zásahu - obr.53 (4).

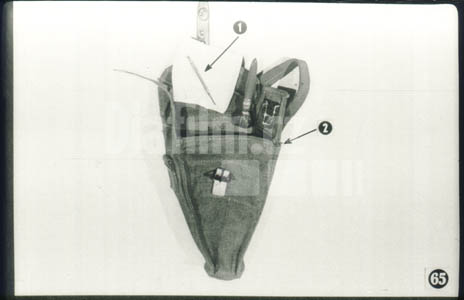

Šroubovákem pro rektifikaci (1) který je uložen v plátěném pouzdře v příslušenství dalekohledu obr.65 (2) se uvolní tři stavěči šrouby obr.66 (1 a 2) na obou točítkách.

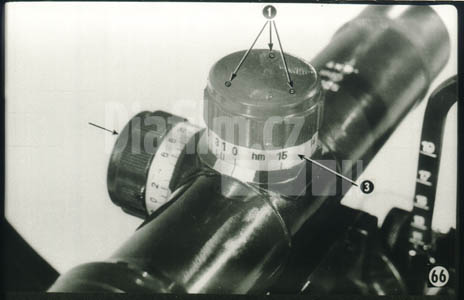

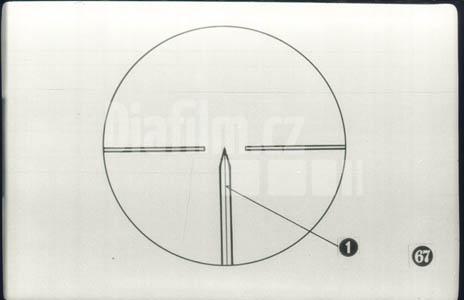

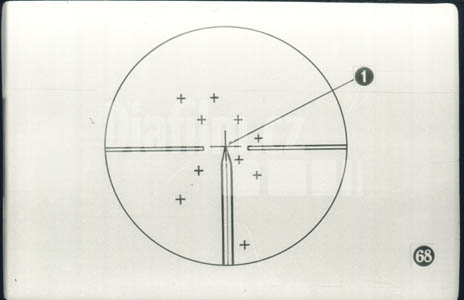

S točítky se pak otáčí až hrot záměrné značky dalekohledu obr.67 (1) souhlasí se středním bodem zásahu obr.68 (1).
Kroužky se stupnicí na točítkách obr.66 (3) však musí zůstat na svém původním nastavení. Potom se stavěči šroubky obr.66 (1) a (2) dotáhnou a vystřelí se druhá kontrolní dávka 5ti výstřelů do terče.
Jestliže záměnná značka dalekohledu obr.68 (1) souhlasí se středním bodem zásahu vystřelené dávky, je dalekohled zrektifikován. V případě chyby je nutno provést opravu znovu podle předcházejícího postupu. Rektifikace infrazaměřovače u 7,62 kulometu se provádí obdobně jako u TK VZ.43 (Gorjunov) na vzdálený bod. Provádí se podle předpisu pro tento kulomet.
y
