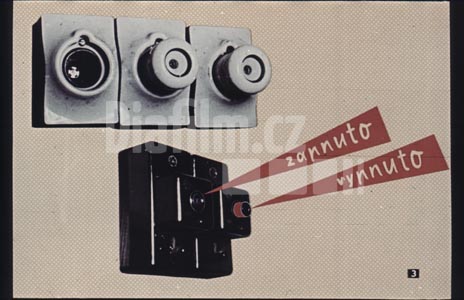

Jistič: Místo pojistek se často používá jističů, obvykle zvaných automatická pojistka. Jsou pohodlné při užívání, nevyměňují se, nýbrž jen stisknutím páčky se převedou do pracovní polohy.

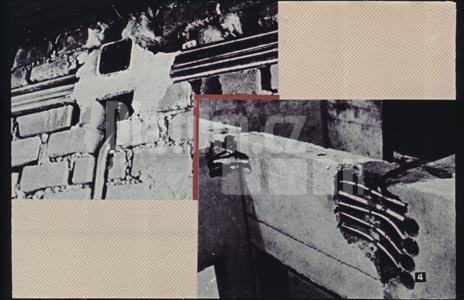

Rozvod za elektroměrem: Nyní si všimneme rozvodu za elektroměrovou deskou. Rozvod je nejčastěji veden v trubkách uložených ve zdi pod omítkou. Takový rozvod je nejbezpečnější, protože není snadno přístupný. Rozvod přivádí elektrický proud jednak do některých pevně připojených spotřebičů, jednak do zásuvek. Je nutné vědět, kudy je ve zdi veden elektrický rozvod. Jde o to, aby při zatloukání hřebíku nebo skoby do zdi nebyla proseknuta trubka elektrického rozvodu. Tato neopatrnost zavinila již mnoho nehod. Kovy, vlhké předměty a lidské tělo dobře vedou elektrický proud. Dotkneme-li se holého kovového vodiče, kterým prochází elektrický proud, může projít proud i naším tělem a způsobit úraz. O takovém vodiči říkáme, že je pod napětím nebo že je to „živý vodič“. Takovým živým vodičem je i skoba, která se ve zdi dotýká elektrického drátu pod napětím. Snažte se mít proto plánek elektrických instalací po ruce!

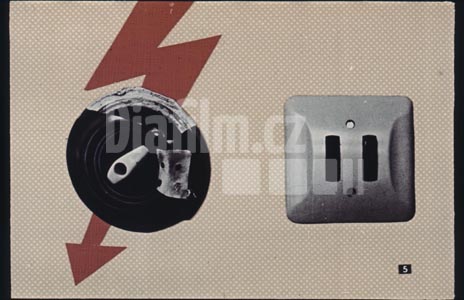

Vypínač: Vypínačem pravidelně ovládáme v bytové instalaci různé spotřebiče. Není-li vypínač v pořádku, je-li jeho kryt např. poškozený, dejte ho hned odborníkem vyměnit. Obvykle totiž při ovládání vypínače nesledujeme pohyb naší ruky, která se může neopatrně dotknout živých součástí pod rozbitým krytem. Proto poškozený vypínač nemá být v bytě ani na pracovišti.

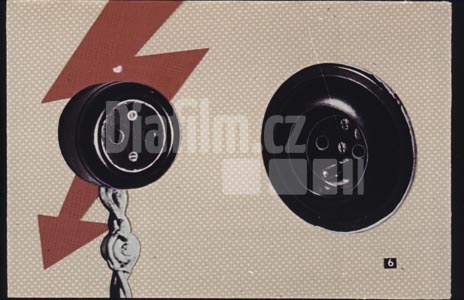

Zásuvka nesprávná a správná: Podíváme se na zásuvku. Máme-li v bytě ještě takové zásuvky, které ukazuje levý obrázek, zavoláme odborníka, aby naši instalaci předělal tak, aby vyhovovala bezpečnostním předpisům. Správná zásuvka pro běžné domácí spotřebiče je na pravém obrázku. Má kromě dvou dutinek ještě kovový ochranný kolíček.

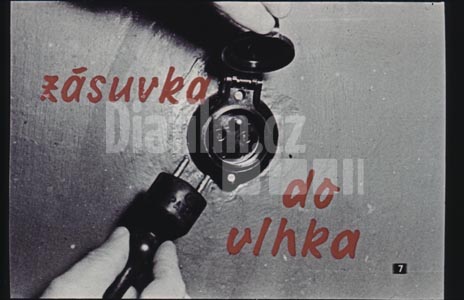

Zásuvka pro vlhké prostředí: Zde je zásuvka pro vlhké prostředí. Její kryt zamezuje, aby vodní páry nevnikaly ani do izolace vedení, ani na kovové součástky zásuvky.

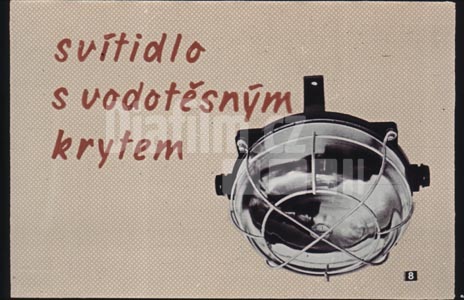

Instalace ve vlhku: Instalační předpisy jsou totiž zvlášť přísné pro vlhké prostředí, kde je vždy nebezpečí těžkého úrazu elektřinou. Například v prádelně má být žárovka ve vodotěsném krytu. Máte to tak u vás? Tento kryt zbytečně nesnímáme. Podobně nebezpečným místem bývají vlhké sklepy, stáje, konírny a zvláště koupelny. Nyní se často adaptují na venku koupelny. Po takové adaptaci dejte prohlédnout dosavadní elektrickou instalaci, zda je bezpečná. Až dosud jsme si všímali pevné domácí instalace, která bývá nejčastěji uložena v trubkách ve zdi. Je-li správně provedena, bývá tato instalace nejmenším zdrojem poruchy a úrazu. Nyní se zmíníme o instalaci pohyblivých přívodů, které vedou proud např. do žehliček, do stolních lamp a některých domácích spotřebičů s malými motorky. Pohyblivé přívody způsobují hodně úrazů, protože se jim při denním používání věnuje malá pozornost. Nejčastěji je pohyblivý přívod izolován gumovým pláštěm. Avšak guma stářím tvrdne a láme se. Jakmile zjistíme první pukliny na gumové izolaci nebo na textilním potahu přívodní šňůry, vyměníme celý přívod. Předejdeme tím krátkému spojení nebo úrazu.

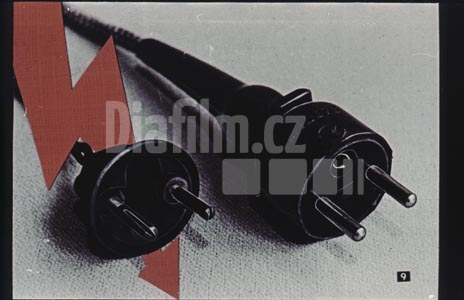

Vidlice pohyblivého přívodu: Pohyblivý přívod je zakončen vidlicí, kterou zasouváme do zásuvky. Na levém obrázku je nebezpečná vidlice bez ochranné dutinky. Této vidlice nesmíme použít u spotřebiče, na jehož povrchu jsou kovové součásti, např. u žehliček, u většiny domácích stolních lamp, vysavačů – tedy u většiny domácích spotřebičů. Pravá vidlice je správná.

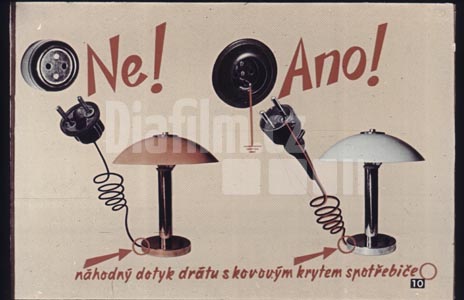

Úloha uzemňovací dutinky vidlice: Ve spotřebiči může porucha izolace způsobit, že kovový povrch spotřebiče dostane vodivé spojení s vodičem, a je proto nebezpečný. Při správné instalaci odvede ochranný vodič toto nebezpečné napětí z kovového krytu přes dutinku vidlice a kolíček zásuvky do země. Proto zásadně: zásuvka s ochranným kolíčkem, vidlice s ochrannou dutinkou!

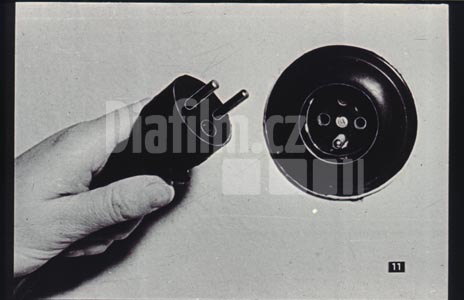

Zasouvání vidlice do zásuvky: Zde je správné uchopení a zasouvání vidlice do zásuvky. Nikdy nevytahujeme vidlici tahem za šňůru!

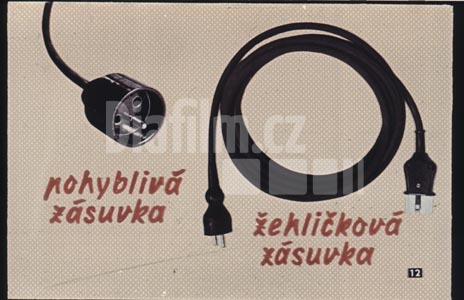

Nástavní šňůra: Je-li spotřebič daleko od zásuvky, používáme nástavní šňůry, zvané též prodlužovací šňůra. Na jednom jejím konci je vidlice, na druhém konci je žehličková zásuvka nebo pohyblivá zásuvka.

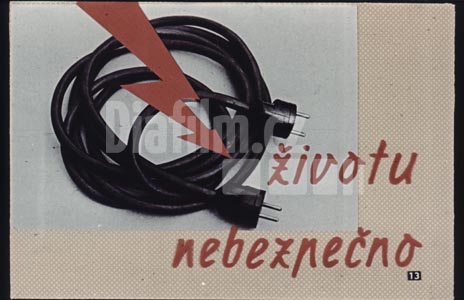

Nástavní šňůra nebezpečná: Nikdy nesmějí být na obou koncích nástavní šňůry vidlice!

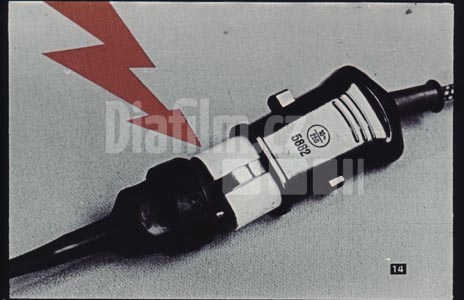

Nastavení šňůry od vařiče šňůrou obyčejnou: Toto je nesprávné. Nástavní šňůra pro vařiče a žehličky má jinou koncovku, která vyhovuje tepelným spotřebičům. Má dutinky širšího průměru. V těchto dutinkách nemůže držet obyčejná vidlice.

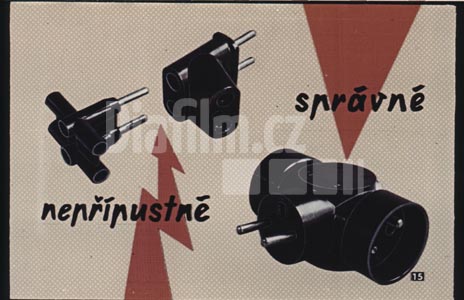

Rozbočka správná a nesprávná: Nyní si musíme říci něco o rozbočkách. Předně, rozbočky na levém obrázku jsou nebezpečné. Nepoužíváme jich a raději je zničíme. Nemají uzemňovací kolíček, a i když používáme u šňůr spotřebičů správné vidlice, nechrání nás. Rozbočka na pravém obrázku je přípustná, připneme-li na ni malé spotřebiče. Zapneme-li však do ní dva dvojvařiče, které pracují současně na plný výkon, odebíráme na jednom místě z jediné nástěnné zásuvky příliš velký proud a přívodní vedení se může nebezpečně zahřát. Zasuneme-li však do této rozbočky např. vidlici rozhlasového aparátu a vidlici stolní lampy, je to bezpečné. Pamatujme tedy, že vidlici smíme zasunovat jen do zásuvky ve zdi nebo do správné pohyblivé zásuvky na konci nástavní šňůry nebo do správné rozbočky.

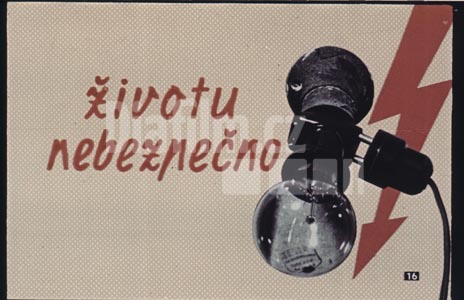

Zlodějky: Toto je velmi nebezpečná kombinovaná objímka, lidově zvaná „zlodějka“. Máte-li ji, zničte ji! Když totiž zasouváme vidlici do zlodějky, musíme mít obě ruce v nebezpečné blízkosti kovových součástí vidlice pod napětím. Stačí malá nepozornost a stane se úraz. Kromě toho zlodějka neuzemňuje dutinku ve vidlici. Proto jsou zlodějky zvlášť nebezpečné v prádelnách a koupelnách. V prádelně musíme sejmout vodotěsný kryt ze žárovky, abychom mohli zlodějku našroubovat do objímky. To je prvý prohřešek proti bezpečnosti. Dále musíme ve vlhkém prostředí oběma rukama se značným násilím zasunovat vidlici – to je druhý prohřešek proti bezpečnosti! A u zlodějky není připojena kovová kostra pračky přes ochranný kolíček se zemí – a to je třetí prohřešek proti bezpečnosti. Proto nehazardujte svým životem a dejte v prádelně instalovat bezpečnou zásuvku pro vlhké prostředí.

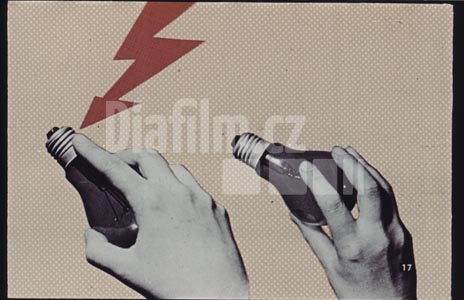

Výměna žárovek: Nyní si všimneme spotřebičů. Nejčastěji užívaným spotřebičem v našich domácnostech je žárovka. Především dáme pozor při vyměňování spálené žárovky za novou. Je nejbezpečnější, když výměnu děláme při vypnutém hlavním vypínači. Žárovku ve stolní lampě vyměníme při vyjmuté vidlici ze zásuvky. V suchém bytě můžeme výjimečně vyměnit žárovku i při zapnutém hlavním vypínači, ale musíme být při tom opatrní, abychom se rukou nedotkli kovové části patice žárovky. Dotyk na suchém skle, které je nevodičem, je bezpečný. Zvlášť nebezpečná je manipulace se žárovkou v koupelně nebo v prádelně, není-li vypnut hlavní vypínač. Důrazně před tím varujeme. Otíráme-li žárovku od prachu a nečistot, také vypneme hlavní vypínač.

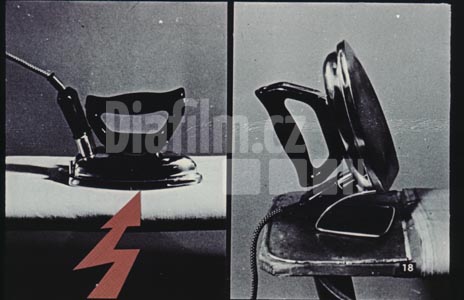

Elektrická žehlička: Tepelné spotřebiče zase skrývají jiné nebezpečí. Necháme-li je zapnuté bez dozoru, mohou způsobit požár tím, že v nich vznikne příliš mnoho tepla. Kolik požárů již způsobila nevypnutá žehlička! Po té stránce jsou bezpečnější žehličky s termostatem, které automaticky vypnou přívod proudu, jakmile teplota žehličky příliš stoupne. Obyčejnou žehličku klademe aspoň na stojánek, jak vidíme na pravém obrázku.

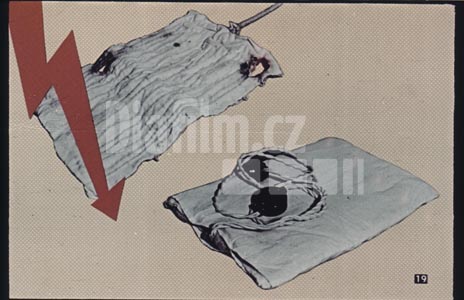

Elektrická poduška: I zapomenutá poduška v peřinách může způsobit požár.

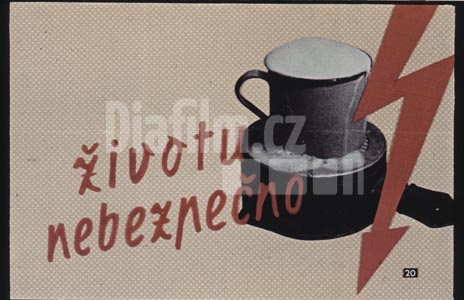

Nevhodný vařič: Nebezpečné jsou vařiče, u nichž jsou volně přístupné topné dráty. Na takovém vařiči nesmí žádný pokrm překypět. Vykypěný pokrm vodivě spojí topné dráty s kovovou nádobou a dotyk na ni může způsobit úraz.

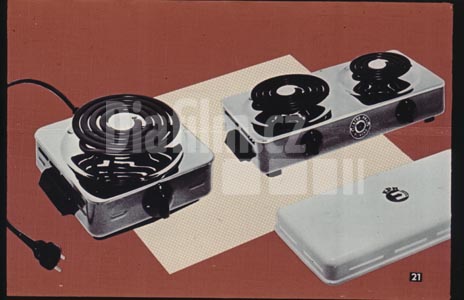

Bezpečný vařič: Proto nepoužívejte tak nebezpečného vařiče, který jste viděli na minulém obrázku! Naše národní podniky vyrábějí řadu bezpečných a vkusných vařičů.

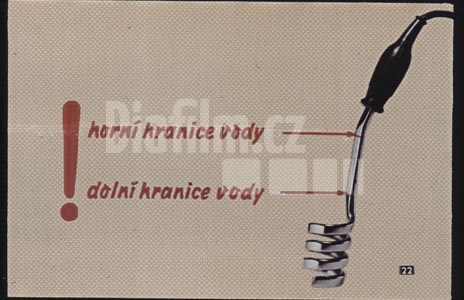

Ponorný elektrický vařič: Ponorný elektrický vařič je oblíbený, protože je pohotový a rychlý v provozu. Má-li však trvale sloužit, musí být v nádobě povrch vody nad dolní a pod horní značkou. Je-li vody málo, vařič se brzy přepálí, je-li jí mnoho, může voda při varu vniknout pod držadlo.

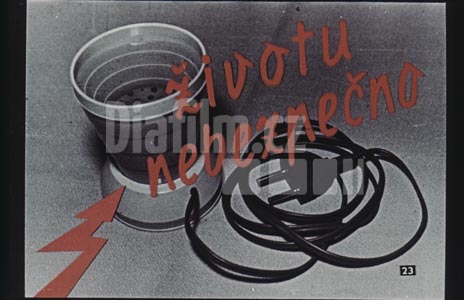

Elektrodový vařič: U nás se bohužel rozšířily v poslední době tyto nebezpečné elektrodové vařiče. Nepoužívejte jich – voda v nich je pod napětím. Pramének vody vytékající z této nádoby, když praskne, nebo neopatrný dotyk obsahu nádoby způsobí úraz.
Elektrický vysavač: Třetí skupina spotřebičů, kterých v našich domácnostech používáme, jsou spotřebiče, do nichž je zamontován elektrický motor. Je to např. elektrická pračka, vysavač, různé druhy kuchyňských strojků. U nich nesnímáme kryt motoru tehdy, je-li vidlice zapojena v zásuvce, tedy jsou-li kovové části motoru pod napětím.
Plnění elektrického hrnku u vodovodu: Nakonec tři rady pro bezpečné zacházení se všemi spotřebiči: Držíme-li v ruce zapojený elektrický spotřebič, nedotýkejme se vodivě uzemněného předmětu, jako je vodovod, ústřední topení, elektrický sporák aj. Cítíme-li při dotyku kteréhokoli spotřebiče sebelehčí brnění elektrického původu, je to nebezpečné – ukazuje to, že izolace není v pořádku. Spotřebiče proto nepoužijeme, dokud ho odborník neprohlédl. Stále poučujeme děti a varujeme je před zacházením s elektrickým zařízením. Děti jsou mnohem citlivější na elektřinu než dospělí.
Dítě u zásuvky: Děti jsou zvědavé, hravé a především je zajímá všechno, co souvisí s technikou. Proto dbejte, aby se jim dostalo dobrého poučení a vysvětlení včas. Statistiky o úrazech dětí elektrickým proudem jsou otřesné!
Závěr: Končíme. Jde nám o zdraví a bezpečnost vaši i vašich milých. Připomene-li vám tento diafilm nedostatky vaší elektrické instalace, dejte je hned a bez odkladu opravit. U nás jsou desítky smrtelných úrazů elektřinou do roka. Proto se při instalaci obraťte na odborníka! Dodržujte všechny předpisy! Důvěřujte našim novým spotřebičům – jsou vkusné a zcela bezpečné!
